Description du Produit

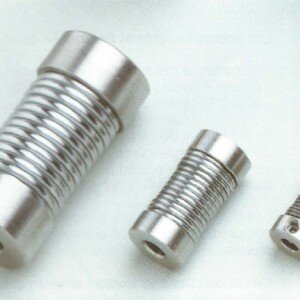

Accouplements en acier à ressort “SORFLEX”
Le sorflex est un accouplement en acier, à ressort Il compense les distorsions supérieures à la normale et parachève, sans dommage la fin de course d’un moteur pas à pas, (fermeture d’une trappe, d’un clapet, d’un rideau).
ACCOUPLEMENT NON HOMOCINETIQUE
S = Standard | D = Sur Demande
E1 > 12,7 => E =< 30 | Beryllium
| Fig. | Référence | E1 2 |
3 | 3,17 | 4 | 5 | 6 | 6,35 | 7 | 8 | 9 | 9,53 | 10 | 11 | 12 | 12,7 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S10 | S | S | S | S | ||||||||||||||||
| S13 | S | S | S | D | S | S | S | |||||||||||||
| S22 | S | S | S | S | D | S | S | D | S | S | D | S | D | S | S |

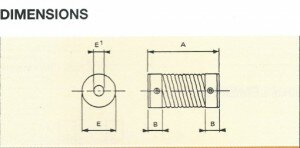

| Référence | Fixation | A | B | E |
|---|---|---|---|---|
| S10 | M3 | 20 | 4-(Inox) | 10 |
| S13 | M3 | 26 | 5-(Inox) | 13 |
| S22 | M4 | 45 | 10-(Inox) | 22 |
| Référence | Mouvement AXIAL mm |
Débattement ANGULAIRE Degré |
Mésalignement LATERAL Degré |
Couple Maximum Ncm |
|---|---|---|---|---|
| S10 | +2-0 | 5° | 0,25 | 200 |
| S13 | +3-0 | 8° | 0,35 | 350 |
| S22 | +4-0 | 10° | 0,70 | 500 |
